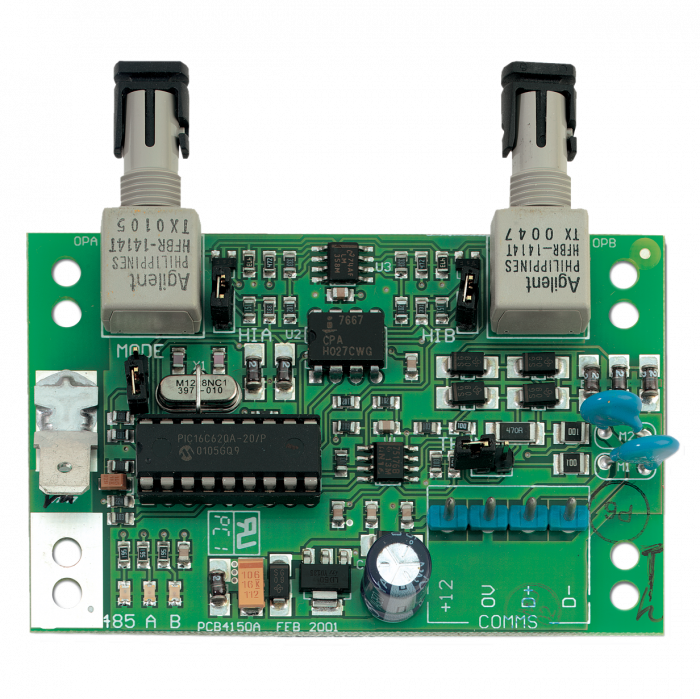

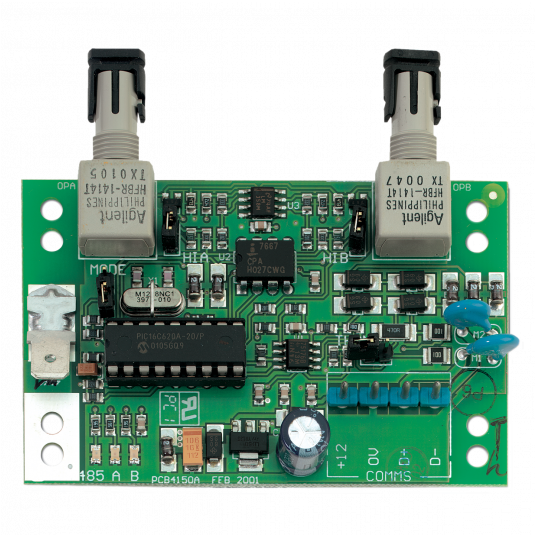

Konwerter światłowodowy magistrali - PCB Aritech - ATS1743

ATS1743 to konwerter światłowodowy do magistrali danych, umożliwiający integrację systemu Advisor MASTER lub Advisor Advanced z siecią opartą na światłowodzie. Obsługuje włókna wielomodowe 50/62,5 μm i pracę w trybie jednokierunkowym lub dwukierunkowym, oferując wysoką niezawodność i możliwość pracy w trybie repetytora.

Najważniejsze cechy

• Konwerter światłowodowy magistrali – PCB
• Obsługa włókien wielomodowych 50 lub 62,5 μm
• Praca po 1 lub 2 włóknach (tryb jednokierunkowy lub dwukierunkowy)
• Dwa porty umożliwiające pracę jako repetytor
• Możliwość kaskadowania do 14–15 jednostek w zależności od trybu pracy
• Kompatybilny z Advisor Advanced i ATS Master

Specyfikacje techniczne

• Grupa akcesoriów: Advisor Advanced, ATS Master, urządzenia komunikacyjne
• Typ modułu: konwerter światłowodowy
• Zasilanie: 10,5 – 13,8 VDC
• Pobór prądu: do 60 mA
• Wymiary: 90 × 80 mm
• Temperatura pracy: 0 do +50°C
• Wilgotność względna: do 95% (bez kondensacji)
• Kabel elektryczny: Aritech WCAT 52/54 lub równoważny
• Maksymalna odległość od centrali: 1,5 km
• Światłowód: 62,5/125 μm, wielomodowy
• Długość fali: 820 nm (AlGaAs LED)
• Budżet optyczny: typowo 15 dB
• Czułość odbiornika: -27 dBm typowo
• Moc nadawania:
• Min.: -21 do -15 dBm
• Typ.: -17 do -12 dBm
• Max.: -14 do -10 dBm
• Maks. jednostek w kaskadzie:
• 14 w trybie dwuwłóknowym (bi-directional)
• 15 w trybie jednowłóknowym (uni-directional)
