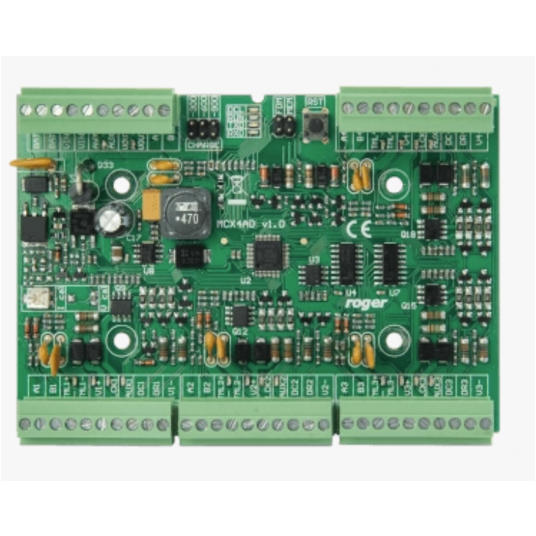

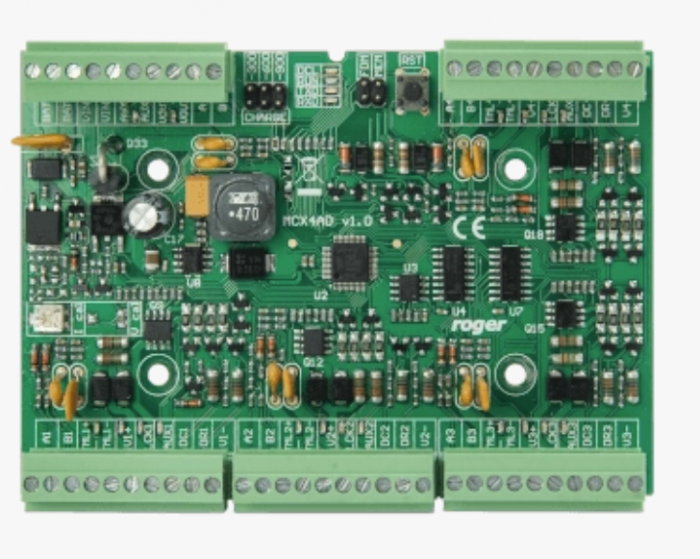

Ekspander 4 przejść Roger - MCX4D -zdjęcie numer 1

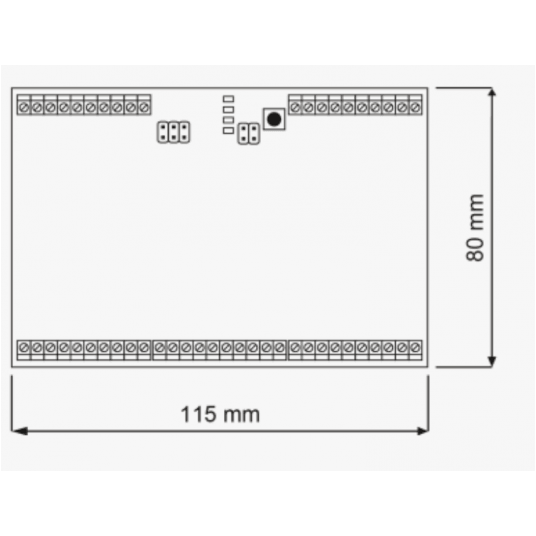

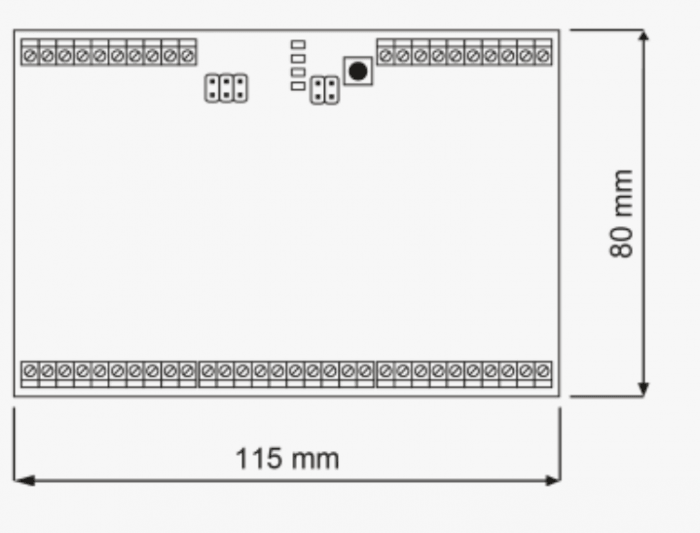

Ekspander 4 przejść Roger - MCX4D -zdjęcie numer 2

Ekspander 4 przejść; dystrybucja zasilania; obsługa akumulatora; zasilanie 13,8 VDC

Symbol:: MCX4D
Producent:: Roger
Dostępność:: Stan na magazynie:
6 + 6 szt
MAG WYS 1-2 dni robocze:: 6 szt
MAG ZEW 5-7 dni roboczych:: 0 szt

Cena netto:: 510,00 PLN netto
Cena brutto:: 627,30 PLN brutto
Stawka VAT:: 23%

Zapytaj o produkt Zwiń formularz zapytania

Wyślij pytanie dotyczące produktu

Opis produktu Pliki do pobrania Produkty powiązane

Opis produktu

MCX4D to ekspander wejść i wyjść przeznaczony do obsługi czterech przejść w systemie kontroli dostępu RACS 5. Urządzenie pełni jednocześnie funkcję dystrybutora zasilania i komunikacji oraz obsługuje akumulator rezerwowy. Każde przejście posiada niezależne obwody zasilania, wejść, wyjść i komunikacji, co zapewnia pełną separację elektryczną i zwiększa niezawodność systemu. Moduł zasilany jest z zewnętrznego zasilacza 13,8 VDC, a wbudowany układ ładowania umożliwia regulację prądu ładowania akumulatora w zakresie 0,3–0,9 A.

Najważniejsze cechy:

Obsługa do 4 przejść w systemie RACS 5
Dystrybucja zasilania i komunikacji dla 4 przejść
Niezależne, separowane elektrycznie obwody dla każdego przejścia
8 wejść EOL/2EOL
8 wyjść 12 V / 1 A
4 wyjścia zasilania 12 V / 1 A
4 wyjścia zasilania 12 V / 0,2 A
Interfejs komunikacyjny RS485 do kontrolera dostępu
Zabezpieczenie przed głębokim rozładowaniem akumulatora
Raportowanie stanów zasilania do kontrolera
Regulowany prąd ładowania akumulatora: 0,3 A, 0,6 A lub 0,9 A
Montaż z użyciem wyjmowanych zacisków śrubowych ułatwiających instalację.

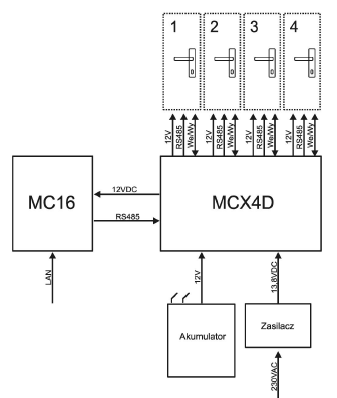

Ogólna koncepcja wykorzystania ekspandera MCX4D:

Specyfikacje techniczne:

Liczba obsługiwanych przejść: 4
Wejścia: 8 (konfigurowalne jako EOL/2EOL)
Wyjścia: 8 × 12 V / 1 A
Wyjścia zasilania:
- 4 × 12 V / 1 A (dla zamków i urządzeń)
- 4 × 12 V / 0,2 A (dla czytników)
Napięcie zasilania: 13,8 VDC
Pobór prądu: do 5 A
Interfejs komunikacyjny: RS485
Prąd ładowania akumulatora: 0,3 A / 0,6 A / 0,9 A (regulowany)
Ochrona akumulatora: przed głębokim rozładowaniem
Funkcje diagnostyczne: raportowanie stanów zasilania do kontrolera
Sposób podłączenia: zaciski śrubowe (wyjmowane)
Przeznaczenie: system kontroli dostępu RACS 5.
