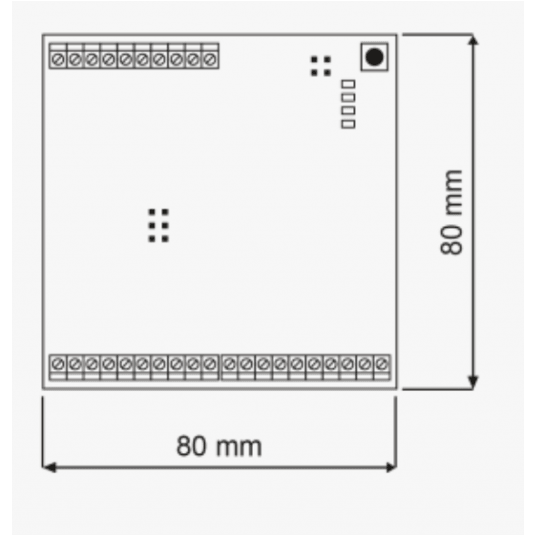

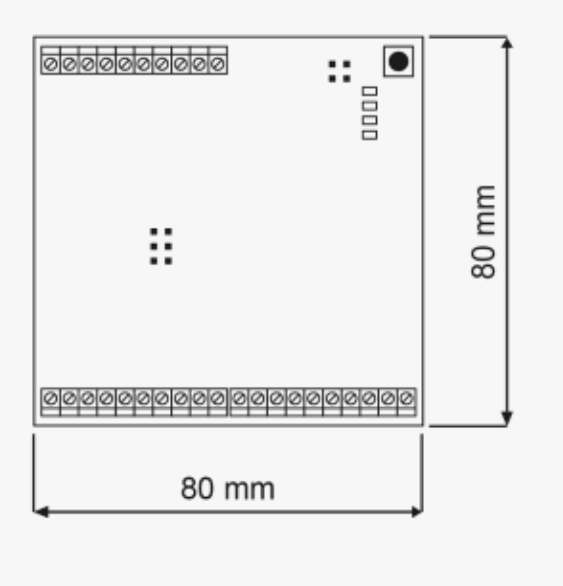

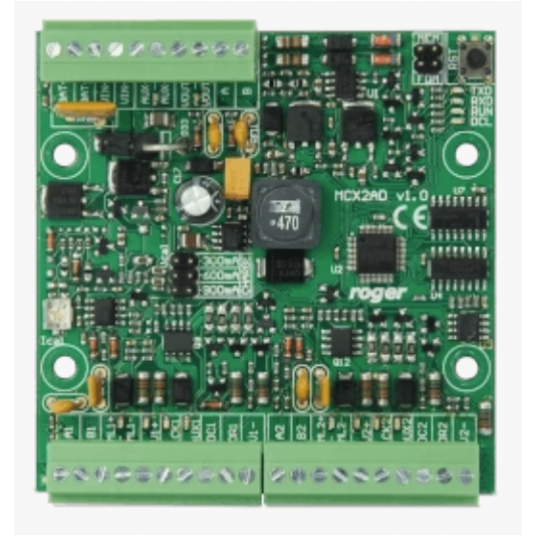

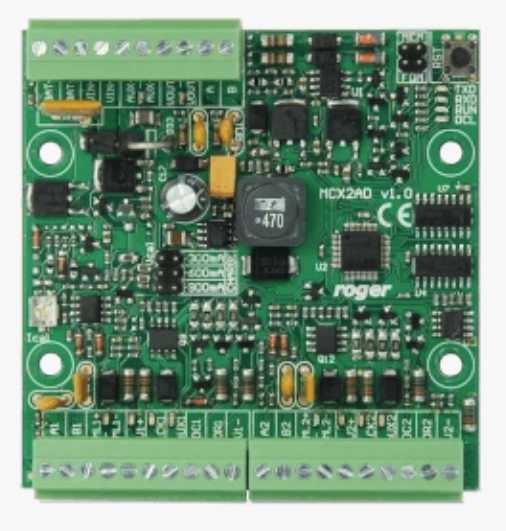

Ekspander 2 przejść Roger - MCX2D

MCX2D to ekspander wejść/wyjść przeznaczony do obsługi dwóch przejść w systemie RACS 5. Urządzenie pełni jednocześnie funkcję dystrybutora zasilania i komunikacji oraz obsługuje akumulator rezerwowy. Każde z obsługiwanych przejść posiada niezależne, elektrycznie odseparowane obwody, co zapewnia wysoką niezawodność działania nawet w przypadku awarii jednego z nich. Ekspander jest zasilany z zewnętrznego źródła 13,8 VDC i może zasilać czytniki, zamki oraz inne urządzenia kontrolujące dostęp.

Najważniejsze cechy:

• Obsługa do 2 przejść w systemie RACS 5
• Dystrybucja zasilania i komunikacji dla urządzeń systemowych
• 4 wejścia EOL/2EOL do obsługi sygnałów z czujników i przycisków
• 4 wyjścia 12 V/1 A do sterowania elementami wykonawczymi
• Dodatkowe 2 wyjścia 12 V/1 A oraz 2 wyjścia 12 V/0,2 A
• Współpraca z akumulatorem rezerwowym i regulowanym prądem ładowania
• Ochrona przed głębokim rozładowaniem akumulatora
• Raportowanie stanów zasilania do kontrolera dostępu
• Interfejs RS485 do komunikacji z kontrolerem
• Elektryczna separacja obwodów dla każdego przejścia
• Zasilanie z zewnętrznego zasilacza 13,8 VDC / 3 A.

Specyfikacje techniczne:

• Liczba obsługiwanych przejść: 2
• Liczba wejść: 4 (EOL / 2EOL)
• Liczba wyjść: 4 × 12 V / 1 A
• Dodatkowe wyjścia zasilania:
  • 2 × 12 V / 1 A
  • 2 × 12 V / 0,2 A
• Interfejs komunikacyjny: RS485
• Zasilanie: 13,8 VDC / 3 A
• Prąd zasilania na przejście: 1,2 A
• Ładowanie akumulatora: regulowane (0,3 A / 0,6 A / 0,9 A)
• Ochrona akumulatora: zabezpieczenie przed głębokim rozładowaniem
• Separacja elektryczna: między obwodami poszczególnych przejść
• Zastosowanie: współpraca z kontrolerami serii PRxx1 w systemie RACS 5.
