Stalowa obudowa zewnętrzna OH6425 - C4.A12.R.PB2.SE Metel - 4-411-110

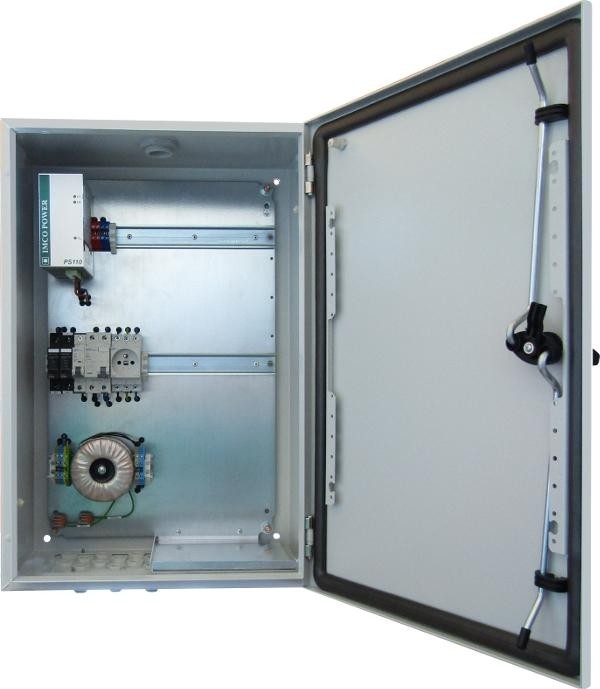

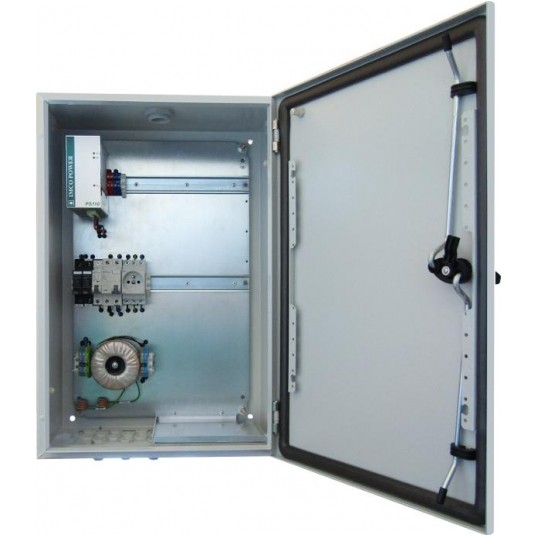

Model OH6425-C4.A12.R.PB2.SE (kod: 4-411-110) to zewnętrzna, stalowa obudowa instalacyjna o wysokim stopniu szczelności IP66/IP55 , zaprojektowana do bezpiecznego montażu urządzeń przemysłowych, takich jak switche czy sterowniki PLC na zewnątrz. Rozdzielnica została fabrycznie wyposażona w kompleksowy system zasilania buforowego o mocy znamionowej 110 W, który dostarcza główne napięcie 24 V DC oraz 13,8 V DC przeznaczone do ładowania zapasowego akumulatora. Dla wygody serwisowania wewnątrz umieszczono gniazdo 230 V w standardzie Typ E. Za bezpieczeństwo elektryczne odpowiada rygorystyczny zestaw wbudowanych zabezpieczeń, obejmujący wyłącznik nadprądowy 4 A o charakterystyce C , ochronę przeciwprzepięciową 1. i 2. poziomu oraz wyłącznik różnicowoprądowy. Całość konstrukcji opiera się na stali ocynkowanej wykończonej proszkowo , a rozwiązanie zostało przetestowane pod kątem zgodności z normą EN 61439-1.

Najważniejsze cechy:

• Gotowa do instalacji obudowa zewnętrzna, gwarantująca ochronę przed pyłem i wodą na poziomie IP66 (lub IP55 w przypadku użycia elementów wentylacyjnych)
• Zintegrowany zasilacz buforowy PB2 o mocy 110 W, zapewniający niezawodne zasilanie sprzętu napięciem 24 V oraz dedykowane ładowanie akumulatora napięciem 13,8 V
• Zaawansowany pakiet ochrony elektrycznej: wbudowany wyłącznik nadprądowy 4 A (char. C), wyłącznik różnicowoprądowy oraz hybrydowe zabezpieczenie przeciwprzepięciowe (OVP) poziomu 1. i 2
• Wbudowane gniazdo serwisowe 230 V z bolcem uziemiającym (Typ E, standard m.in. dla CZ/PL), ułatwiające prace konserwacyjne

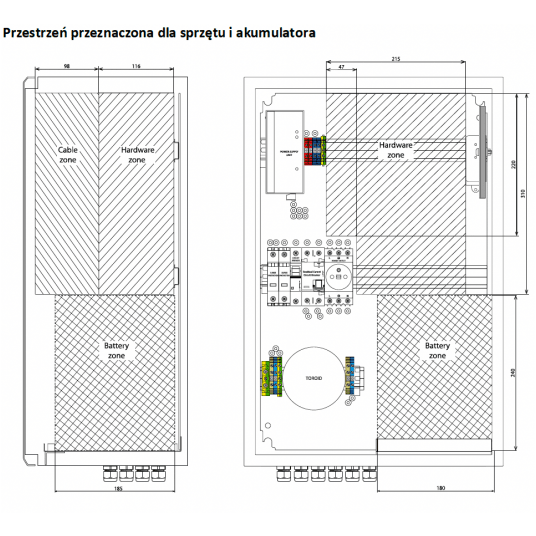

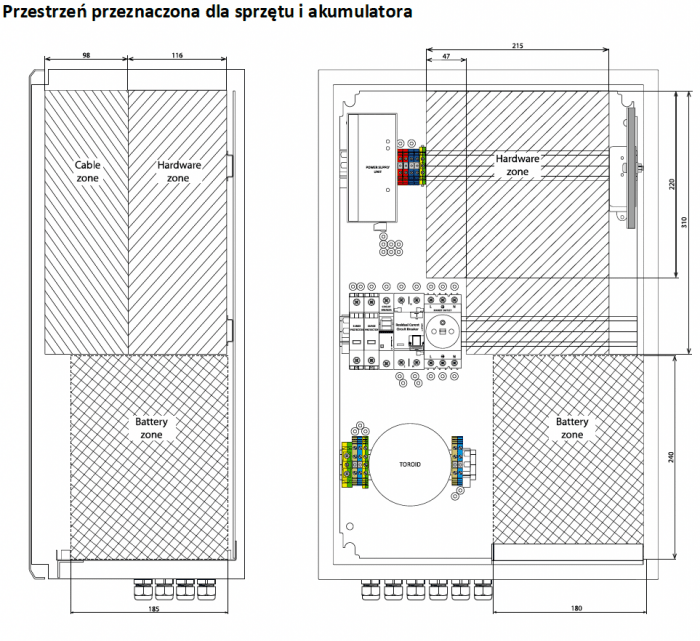

• Fabrycznie zainstalowany czujnik otwarcia drzwi (sabotażowy) oraz wydzielona strefa z mocowaniem na akumulator o wymiarach 180x190 mm
• Wysoce odporna obudowa wykonana ze stali ocynkowanej, powlekana epoksydowo-poliestrową farbą proszkową w dyskretnym, szarym kolorze RAL 7035.

Specyfikacje techniczne:

• Wymiary obudowy (Wys. x Szer. x Gł.): 600 x 400 x 250 mm
• Materiał konstrukcyjny: Stal ocynkowana
• Powłoka ochronna: Epoksydowo-poliestrowa proszkowa, Szary RAL 7035
• Klasa szczelności: IP66 (wariant domyślny, bez wentylacji) / IP55 (z wentylacją)
• Parametry zasilacza buforowego (moduł PB2):
  • moc znamionowa 110 W
  • napięcie wejściowe 230 V
  • napięcie wyjściowe 24 V
  • napięcie wyjścia akumulatora 13,8 V
  • maksymalny prąd ładowania 5,6 A, sprawność na poziomie 90%
• Temperatura pracy zasilacza (100% obciążenia): Od -25°C do +60°C
• Wyłącznik serwisowy / główny (moduł C4): 4 A, charakterystyka C, gwarantowana odporność na zwarcie 6 kA
• Zabezpieczenie przeciwprzepięciowe (moduł A12): Klasa A (poziom 1+2), prąd upływowy nominalny 12,5 kA dla fali 10/350 µs
• Wyłącznik różnicowoprądowy (moduł R): Prąd nominalny 25 A, znamionowy prąd różnicowy zadziałania 30 mA
• Gniazdo serwisowe (moduł SE): Napięcie 230 V / 4 A, Typ E
• Przełącznik sabotażowy (otwarcia drzwi): Normalnie zamknięty (NC), obsługujący maksymalnie 24 V / 100 mA
• Dławnice kablowe do wprowadzania przewodów: 12 sztuk, rozmiar PG11
• Masa własna: Maksymalnie 20 kg (waga bez zainstalowanego akumulatora).
