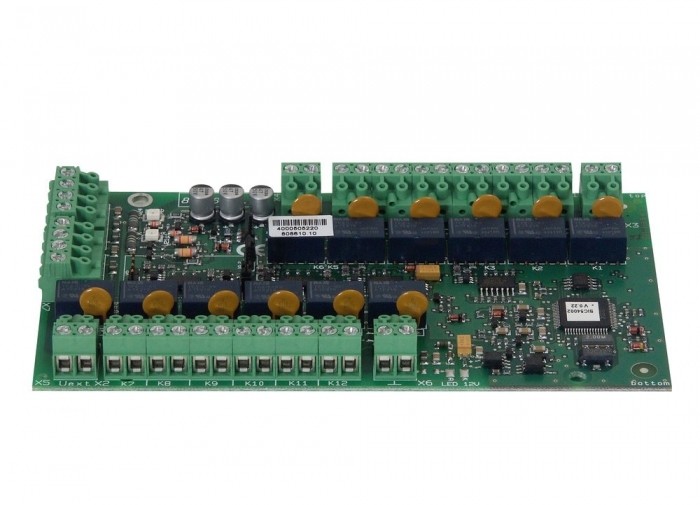

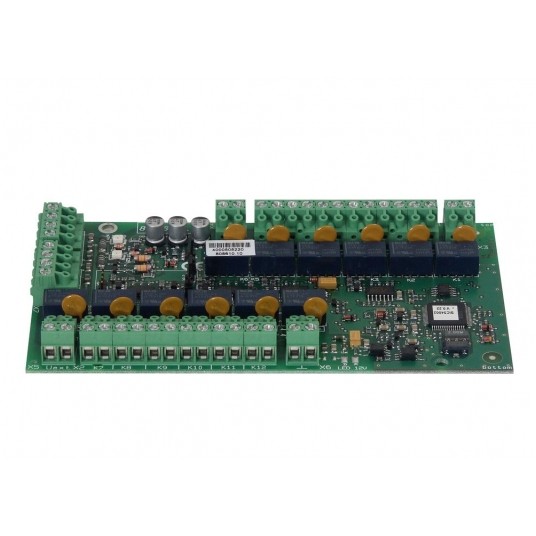

Moduł EBK 12R Esser - 808610.10

Moduł EBK 12R z 12 przekaźnikami funkcjonuje jako urządzenie pętlowe na wielofunkcyjnej linii dozorowej. Moduł ten pozwala na zwiększenie liczby stref sterowania w obrębie danej centrali. W zależności od modelu centrali sterującej, może on zostać bezpośrednio zintegrowany lub pracować w trybie mieszanym razem z czujkami pożarowymi. Transponder może być zasilany bezpośrednio z wielofunkcyjnej linii dozorowej, a jego funkcjonalność można opcjonalnie rozszerzyć poprzez montaż dodatkowej płytki izolatora pętli. Przekaźniki od K1 do K12 dają możliwość podłączenia zewnętrznego napięcia sterującego o wartości 12 V DC lub 24 V DC. W przypadku pracy w trybie bezpotencjałowym ("floating"), urządzenie nie wymaga stosowania zewnętrznego napięcia sterującego dla przekaźników.

Najważniejsze cechy:

• Wymaga przypisania tylko jednego adresu na pętli dozorowej dla każdego transpondera.
• System wspiera podłączenie maksymalnie do 100 transponderów do jednej centrali sygnalizacji pożaru (FACP).
• Architektura pozwala na podłączenie do 32 transponderów na pojedynczą pętlę.
• Istnieje możliwość instalacji maksymalnie 32 transponderów w obrębie jednej strefy czujek.
• Wyposażony w 11 przekaźników, które są w pełni i swobodnie programowalne.
• Posiada funkcję programowego monitorowania zewnętrznego napięcia zasilania, konfigurowaną w danych klienta.
• Gwarantuje prawidłowe działanie przy długości linii łączącej transponder z urządzeniem zewnętrznym wynoszącej maksymalnie do 1000 m.
• W konfiguracji urządzenia nie jest możliwe zrealizowanie sterowania monitorowanego zgodnie z wymaganiami normy EN 54.

Specyfikacja techniczna:

• Napięcie robocze: od 10 do 28 V DC.
• Pobór prądu w stanie spoczynku (przy 19 V DC): około 250 μΑ.
• Pobór prądu (przy 12 V DC): około 3 mA.
• Maksymalne obciążenie styków przekaźnika: 30 V DC / 1 A (przy całkowitym maksymalnym obciążeniu wynoszącym 3 A na cały transponder).
• Dopuszczalna temperatura otoczenia pracy: od -10°C do 50°C.
• Dopuszczalna temperatura przechowywania: od -25°C do 75°C.
• Wilgotność powietrza: < 95%.  Stopień ochrony: IP 40 (pod warunkiem zastosowania obudowy).
• Waga: około 110 g.
• Wymiary gabarytowe: 150 mm (szerokość) x 82 mm (wysokość) x 20 mm (głębokość).
• Certyfikaty i aprobaty: VdS, BOSEC.
• Deklaracja Właściwości Użytkowych: DoP-20611130701.
